圖1 YMC430機床對稱結構

一、引言

在當下產業結構不斷調整升級的背景下，我國先進制造業逐步取代傳統制造業，數控機床行業也隨之加速發展，尤其是高檔數控機床的需求日益增長。數控機床加工精度的高低關乎著制造業產品的質量與品質，然而目前其在加工精度方面仍面臨諸多挑戰。

通常而言，加工系統誤差與隨機誤差是影響數控機床加工精度的主要因素，涵蓋了機床結構及制造產生的幾何誤差、切削力引起的誤差、機床熱變形誤差、刀具磨損引起的誤差以及數控監測系統誤差等多方面，還包括機床振動、加工環境和操作環境所導致的誤差。據相關統計，幾何誤差、熱誤差和切削力誤差在機床總誤差中占比高達 75%，由此可見，對這三項誤差進行有效控制是提升機床精度的關鍵所在。在眾多提升精度的方法中，誤差補償法憑借其獨特優勢受到關注，該方法通過分析加工誤差形式，建立誤差補償模型，進而實現機床加工精度的軟提升。

而就數控機床自身而言，近年來我國機床制造業雖不斷發展，數控機床加工精度有了顯著提高，但在可靠性、精度保持性以及熱穩定性等方面仍存在進一步提升的空間。其中，熱穩定性是制約機床精度的關鍵因素之一。在實際加工過程中，車間溫度變化、主軸旋轉發熱、導軌摩擦生熱、電機散熱等各類因素相互交織，使得機床加工點位置產生無規律偏離，進而導致工件加工不合格甚至報廢。

因此熱誤差研究不僅具有重要的理論意義，還具有廣泛的實際應用價值。通過建立精確的熱誤差模型，可以為熱誤差補償提供可靠依據，從而優化數控機床的加工過程，提高生產效率和產品質量，降低生產成本，增強我國數控機床在國際市場上的競爭力。因此，深入研究數控機床的熱誤差建模技術，對于推動我國制造業向高端化、智能化發展具有重要的現實意義。

二、機床熱設計技術

金屬材料有熱脹冷縮的特性，溫度每變化1 ℃，鋼鐵長度就變化11.7 μm/m。在設計階段減少機床熱誤差影響，從根本上提高機床的熱態特性尤為重要。機床啟動運行后，其內部零部件在摩擦、機械運轉及切削熱等因素的作用下，溫度逐漸上升，進而導致零部件尺寸發生熱脹冷縮。這一過程中，機床的幾何形狀和空間位置精度會因熱變形而出現波動，使得加工精度難以保持穩定。通常情況下，只有當零部件的發熱量與散熱量達到動態平衡，機床的整體熱狀態趨于穩定時，加工精度才能逐步恢復穩定。然而部分機床由于設計、制造方面原因，在運行過程中無法實現良好的熱平衡，使得機床始終無法達到理想的穩定加工精度，嚴重影響了加工效率和產品質量。因此，優化機床的熱設計，提升其熱平衡性能，是解決此類問題的關鍵所在，也是提高數控機床加工精度的重要研究方向。

1.采用對稱化結構

機床的結構布局，包括機床的結構形式、質量分布、材料分布、熱源位置等機床內部的影響在機床熱變形中影響較大。

機床結構的對稱化可使構件的熱變形走向相互不一致，從而減少刀具中心點偏移的影響。日本安田（Yasda）精密工具公司推出的YMC430微加工中心是亞微米高速加工機床。該機床的結構設計對熱性能進行了充分的考慮凹，其配置特點如圖1所示。

從圖中可見，在機床結構上采取完全對稱的布局，立柱和橫梁是一體化結構，呈H型，相當于雙立柱，具有良好的雙向?qū)ΨQ(chēng)性，且立柱內部有循環冷卻液，保持恒溫。此外，主軸滑座無論在縱向還是橫向也都是對稱的。3個移動軸的進給驅動均采用直線電動機，使機床結構上更加容易保證對稱性。2個回轉軸也采用直接驅動，盡量減少機械傳動的摩擦損耗和發熱。

日本大限（Okuma）公司將“熱親和”作為其四大核心智能技術之一，使機床的熱變形可預測、可控制和可補償，并在其主要產品設計中皆加以遵循和應用。例如T2/ T4系列鈦合金加工機床采用箱中箱結構，其主軸滑座結構和筋板布置上下左右皆對稱，如圖2所示。

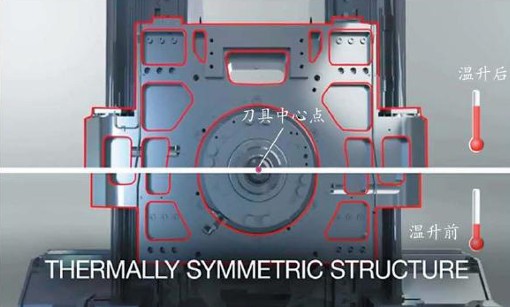

圖2 主軸滑座的熱對稱結構

圖中下半部為初始溫度狀態，上半部為環境溫度和主軸溫度升高的狀態。機床結構盡管發生熱變形，但主軸中心（刀具中心點）可以保持不變，稱之為“熱親和”設計原理。

2. 采用合理的冷卻方式

在現代機械加工中，冷卻液的合理使用對加工精度起著至關重要的作用。冷卻液不僅能夠迅速帶走加工過程中產生的熱量，降低切削區域的溫度，還能有效減少熱變形，提升工件的尺寸精度和表面質量。尤其是在高速加工時，切削速度的大幅提高導致切削區產生大量熱量，切屑溫度極高。若不及時將這些高溫切屑從專用溝槽快速排出，熱量將會傳導給工件和機床工作臺，進而引發工件熱變形，使加工尺寸偏離設計要求，表面粗糙度增加，甚至可能導致機床關鍵部件溫度升高，影響機床的熱穩定性，降低加工精度。

在機床結構設計中，應充分考慮增加自然冷卻面積。例如，在主軸箱體結構上巧妙設計，添加自然風冷卻面積。當機床處于空氣流通良好的車間內時，這種設計能夠借助自然風的流動，增強散熱效果，有效降低主軸箱體的溫度，減少因主軸系統發熱引起的熱變形。這種被動式的冷卻方式成本低、維護簡便，卻能在一定程度上提升機床的熱穩定性，有助于保持加工精度的穩定性和一致性。

三、機床熱補償技術

熱誤差源于機床零部件在運轉時的發熱與散熱過程，各部件因摩擦、切削熱、環境溫度變化等產生熱變形，進而導致加工精度的下降。誤差補償技術以熱誤差模型和傳感器反饋值為基礎，可對加工程序、數控系統或控制器進行補償，運行過程中，熱誤差呈現出非線性，數學模型可以更準確地預測誤差，為非線性模型的創建提供支持。

熱誤差數學補償?shù)某Ｓ媚Ｐ桶ㄓ邢拊治觥r(shí)間序列分析、魯棒建模及神經網絡等。不再局限于傳統的機械精度提升，而是通過精準的誤差預測與補償，直接在加工過程中對熱誤差進行修正。其核心在于建立熱誤差模型，這是一項既要深諳機床熱特性，又要精通數學建模的復雜工程。近年來，眾多學者致力于熱誤差建模的研究，探索了多種建模方法，從最早的基于物理模型的熱誤差建模，到如今結合數據驅動與機器學習的先進方法，每一步都推動著熱誤差補償技術向更精準、更高效的方向發展。

1. 熱誤差測量技術

四川大學謝飛等人提出了一種綜合系統聚類（SC）與灰色關聯(GC)的測點優化及誤差建模方法。以數控機床熱誤差實驗為依據,基于系統聚類、灰色關聯分析原理和文中提出的測點篩選原則,將溫度測點的數量由20個減少為4個,建立了熱誤差溫度測點優化模型并進行了優化計算。有效降低測點之間的多重共線性,有利于優化模型的預測精度。

2. 熱誤差建模研究

趙海濤等提出分組建模以改善預測精度。借助硬分?jǐn)帱c(diǎn)和軟分?jǐn)帱c(diǎn)設計對溫度變量、熱誤差變量采樣數據序列分組的方法，以熱誤差擬合殘差和為目標函數，利用遺傳算法實現硬分?jǐn)帱c(diǎn)的優化選擇，給出組間熱誤差模型系數更替的判別依據，對提高預測精度有一定作用。

劉文濤提出了一種新的混合模型，可算出數控機床導軌直線方向上的誤差，利用誤差實時補償系統可將直線度誤差減少60%以上。

李有堂等結合布谷鳥算法的隨機萊維飛行機制和最小二乘支持向量機結構風險最小化與線性規劃等優點，提出基于布谷鳥算法優化最小二乘支持向量機的熱誤差建模方法，取得了良好的預測效果，且明顯優于BP神經網絡模型和未優化的最小二乘支持向量機模型的預測效果。

湯易升等以典型的三軸立式加工中心機床為研究對象，對機床Z軸向熱誤差和主軸箱Z軸向熱誤差進行測試，采用灰色關聯分析和灰色聚類分析相結合的方法對溫度測試點進行優化，從16個溫度測試點選出2個溫度敏感點。應用多元線性回歸法（MLR），建立機床Z軸向熱誤差多元線性回歸模型，大大提高機床的精度。

捷克布拉格技術大學Horej?等在傳遞函數的基礎上進行動態建模，以主軸的轉速、主軸功率和機器結構的5個溫度為變量，研究對鋼切削的影響，結果表明采用基于回歸方法構建的TF模型，在不同切削條件下進行的鋼切削測試中，最多可將熱誤差降低79%。

3. 熱誤差補償研究

沈明秀采用加權最小二乘法進行參數自適應更新，給出了機床熱誤差自適應控制原理圖，提出了一種用于識別和更新熱誤差的外生輸入自回歸模型，能夠降低機床產生的熱誤差。

梁蔭娟參考機床熱誤差補償研究后設計了溫度檢測系統，建立了一套相適應的誤差模型，發現存在熱變形誤差后立即進行補償處理來確保誤差最小化。彌補了溫度有線檢測的不足，確保了數據獲取的完整性與準確性，實現了高效、準時地誤差補償。

臺灣勤益科技大學Chen等用14個溫度傳感器檢測機器周?chē)膶?shí)際溫度場，選擇溫度敏感性較高的4個點作為主要位置，建立熱模型，并開發控制位移變化的補償系統。其結果是，x，y軸的位移和刀具中心位置的誤差均控制在20 μm以?xún)?nèi)。

上海交通大學楊建國等對機床主軸溫度升高產生的組件變形情況進行了研究，研發出了對機床形成的誤差實時補償?shù)南到y(tǒng)，且利用熱特性建立了理論模型，修正并獲得了最終的建模方法。

Liu等提出了一種數據驅動的五軸機床補償方法，探討了熱誤差與定位誤差的關系。提出了一種新的進給驅動系統熱誤差回歸分析，預測了新工況下的熱誤差，與無補償和無傳統誤差補償相比，采用現有誤差補償?shù)募庸ふ`差分別降低了85%和37%以上。

四、總結與展望

本文對機床熱設計與熱補償?shù)年P(guān)鍵技術進行了分析。熱設計方面，從對稱化結構，采用直線電動機和對稱布局的機床結構，搭配循環冷卻液系統等方面進行綜述。熱補償技術通過熱誤差模型和傳感器反饋實現加工程序補償。多種建模方法被廣泛應用。機床熱設計與熱補償技術的發展對提升數控機床精度、穩定性和競爭力具有重要意義。

未來，隨著智能制造和工業4.0的發展，機床熱設計、熱控制和熱補償技術將不斷優化和創新，為高端裝備制造提供有力支持。
