1 序言

隨著公司產品微型化的發展，模具中φ0.4及以下的高精度型芯孔出現地越來越多，近年來出現很多φ0.4及以下的芯孔小孔模具，這類孔公差都在0.005?mm左右，對孔的直徑及圓柱度要求極其嚴格。過去加工這類模具鋼小孔的方法主要有加工中心切削加工，電火花電腐蝕加工，打孔機做底孔以及慢走絲加工。以前做過的都是直徑φ0.5以上的，三種方法都能滿足，具體采用哪種加工方法取決于產品結構，但是φ0.4以下小孔以前沒有加工過，特別是近期多次出現的φ0.35+0.005 +0.001，φ0.32+0.005 +0.001的孔，采用以前的加工方法經常出現孔徑超大，孔圓柱度超差等問題，因此，此類孔的加工成為模具加工中的瓶頸問題。

2 零件的工藝分析

2.1 零件的工藝要求

此類孔工藝要求要求基本都是公差+0.005?mm，孔內光潔度0.4，深度接近7倍徑，工件材料為磨具鋼。硬度HRC48-53,微小孔所有尺寸都是關鍵尺寸，不允許超差，要保證孔徑及孔內粗糙度十分困難。

2.2 零件的工藝難點

以前公司加工這類產品主要有三種方法：有加工中心切削加工，電火花電腐蝕加工，打孔機做底孔、慢走絲加工。三種方法以前的加工范圍如下：

直接鉆削，可加工最小φ0.25的小孔（聚四氟乙烯、黃銅），加工深度2~3?mm，加工模具鋼上需要進一步實驗。

電火花加工，最小加工φ0.5孔，加工深度1.5?mm。

穿孔機φ0.5～0.9小孔采用0.3電極管加工，深度一般小于20?mm，受各種條件影響較小，加工基本穩定。φ0.4～0.5小孔采用0.2電極管加工，深度一般小于10?mm，易受加工材質、水質、電極管、裝夾等因素影響。由于孔加工越深，越容易偏斜，會造成慢絲加工過程中的短路問題，因此加工厚度越大，可加工的孔徑越小。慢走絲常規采用φ0.2的電極絲加工，受穿絲孔質量影響，加工φ0.5及以上的孔一般沒問題。

綜上所述，三種方法加工φ0.4及以下孔都有困難，為完成模具中φ0.4及以下的高精度型芯孔加工，我們深入驗證上述三種方法，優化改善各個環節，以常見的φ0.35孔為例，驗證采取什么方法實現孔徑φ0.35及以上高精度小孔加工合格。

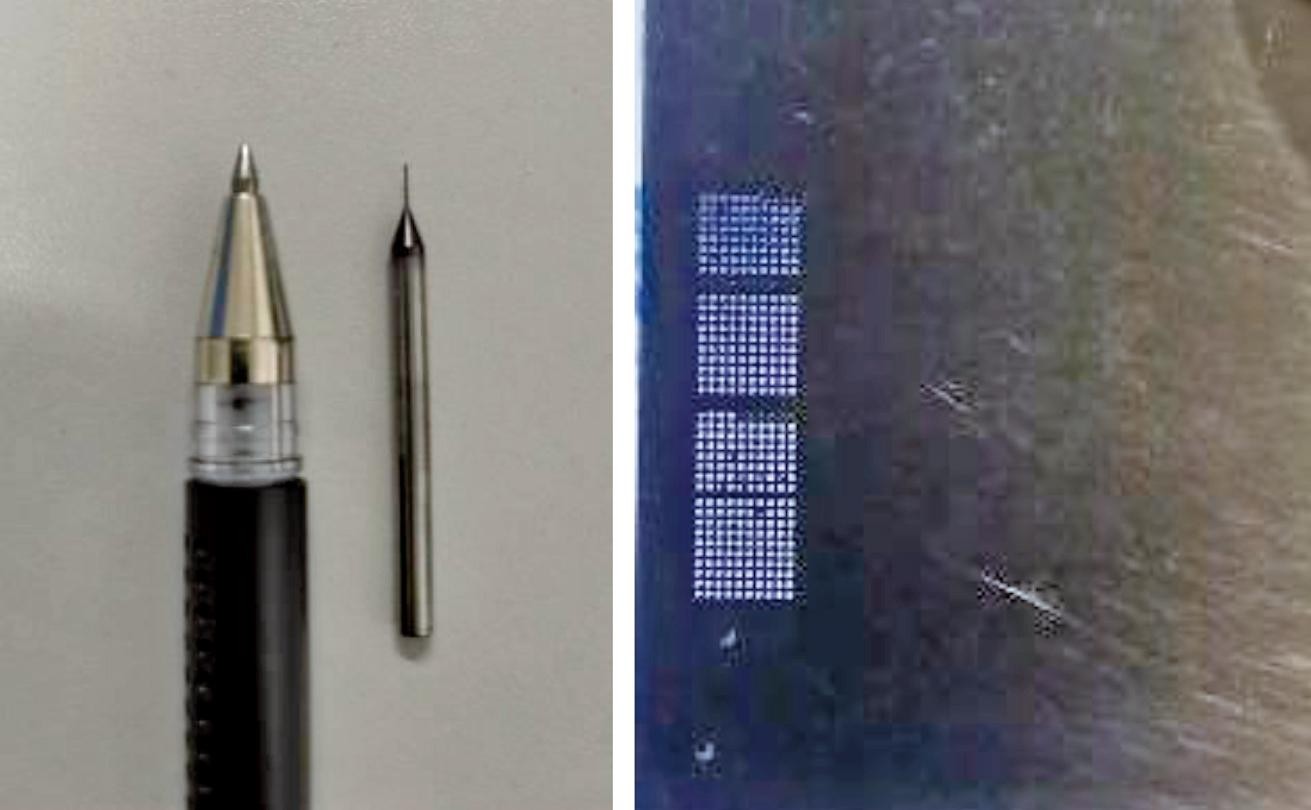

圖2 φ0.35鉆頭及加工的孔

3 加工驗證

3.1 立加直接鉆削驗證

直徑φ0.35的鉆頭，其剛性差、強度低、排屑困難且穩定性差，因此鉆頭易折斷，雖然也積累了一些經驗，但由于所加工材料不同，因此切削參數大相徑庭。僅采用粗柄鉆與高動平衡刀柄，這兩個經驗可以完全繼承。切削參數的調整原則基本一致，一般通過適當提高切削轉速，降低進給量來降低切削扭矩，同時提高入鉆穩定性，降低鉆頭折斷的風險，通過實際驗證，理論依據如下：在低速切削范圍內，當切削速度（即主軸轉速）增加時，鉆削力有所下降，大約切削速度增加一倍，鉆削力降低約50％，鉆削溫度大約增加20％～33％，對鉆削扭矩基本無影響；進給量增加一倍時，鉆削力增加大約68％，扭矩大約增加85％，鉆削溫度大約增加10％，從而得出，在調整加工參數時，應首選在適當范圍內提高機床主軸轉速和減小每轉進給量，因?yàn)樘岣咔邢魉俣群蜏p小每轉進給量可以有效降低鉆削力和鉆削扭矩，雖然鉆削溫度會增加，但可以通過冷卻液來有效控制，另外，進給量越小，入鉆位置誤差越小。這是因?yàn)檫M(jìn)給量越小，鉆頭在入鉆時的旋轉鉆入次數越多，對入鉆位置誤差的校正次數越多。同時，為了降低鉆頭的跳動量，我們通過反復裝夾調整，使鉆頭旋轉后的直徑與靜止時的直徑盡可能接近。

通過上述改進，并通過程序模板固化了加工參數，在磨具鋼材料上加工幾批驗證件，雖然順利實現了孔的加工，但經過測量，鉆頭直接加工的孔直徑公差都在0～0.01?mm范圍內，無法保證工件0.004?mm的公差要求，并且孔徑無法保證穩定輸出，孔內光潔度也無法保證0.4的要求，并且，鉆頭直徑越小，加工難度越大，加工過程中鉆頭很容易折斷，存在很大的不確定性，因此，該方案不可行。

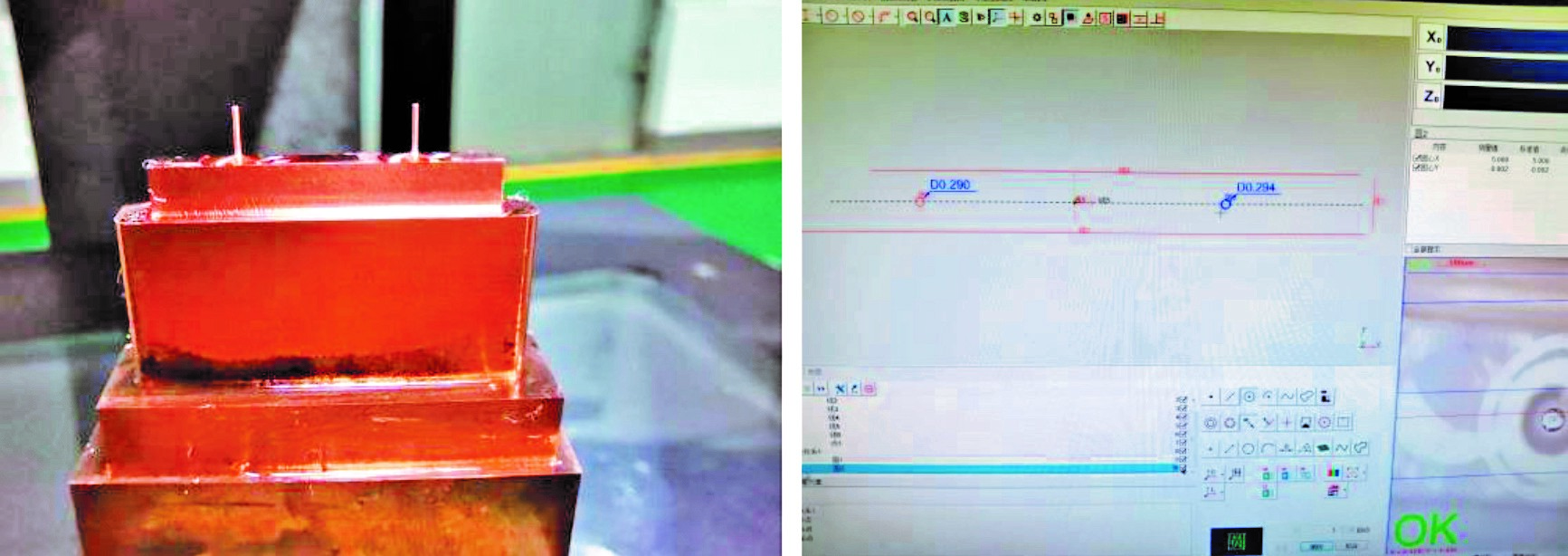

圖3 加工出的電極及檢測結果

3.2 電火花加工驗證

3.2.1 電極加工

如果采用電極加工φ0.35的孔，則電極最大直徑不得超過φ0.3?mm，長度不得小于3.5?mm，對于銅電極的加工來說，長徑比大于1:10，加工位置度0.005?mm，是一個全新的挑戰。

首先要保證電極圓柱直徑的加工精度在0.01?mm公差內（包括彎曲變形量），且尺寸一致性在0.005?mm內，這樣才能方便電火花加工中調節放電量，進而保證加工孔徑精度；其次要保證圓柱位置度在0.005?mm內（包括彎曲變形量），為電火花加工中孔的位置度保證打下基礎。

為保證上述加工精度，從以下幾個方面做了改進，保證電極質量。首先加工策略采用層切法，逐步調整側切余量和層切深度，選取質量和效益的平衡點，滿足需求即可，不過度追求精度；其次選用高動平衡刀具，應用千分表測量刀具偏擺度，在刀具實際加工轉速的條件下測量刀具直徑，控制了因刀具和刀柄精度帶來的跳動影響。

經過多次實驗，最終電極的圓柱直徑一致性控制在0.004?mm以內，公差控制在0.01?mm以內，位置度偏差0.002?mm，彎曲變形量0.001?mm。

3.2.2  電火花加工

加工完電極以后，下一步就是電火花打孔，由于電極細長桿、剛性差，無法準確進行找正，因此在電極上新增了找正基準臺，并保證了基準臺相對圓柱位置度在0.002?mm內。通過多次加工驗證，發現如果僅加工一個孔，精度可以滿足要求，但加工多個孔時，存在不同孔的大小不一致的問題，電極磨損較快，加工精度較難控制在需要的范圍內。

經過驗證，采用電火花加工孔，存在電極磨損快（電極約細長，磨損越快），孔徑不易控制等問題，也不適合批量加工，該加工方案不可行。

3.3 穿孔機預打孔、慢切割加工驗證

以前采用φ0.2?mm電極管加工底孔，加工后其孔口尺寸為φ0.30～0.35?mm，考慮設備加工誤差及找正偏差（0.03?mm），僅能滿足φ0.4?mm以上的孔的加工。目前使用的最小電極管是φ0.15?mm的，電極管越小，加工后偏差更大，且極易燒蝕。通過觀察發現，電極管在接觸工件一瞬間，電火花四濺，在孔口處形成炸裂，造成小孔局部無法線切到位，造成小孔局部超大，如下圖所示。

圖4 電火花加工的孔及檢測結果

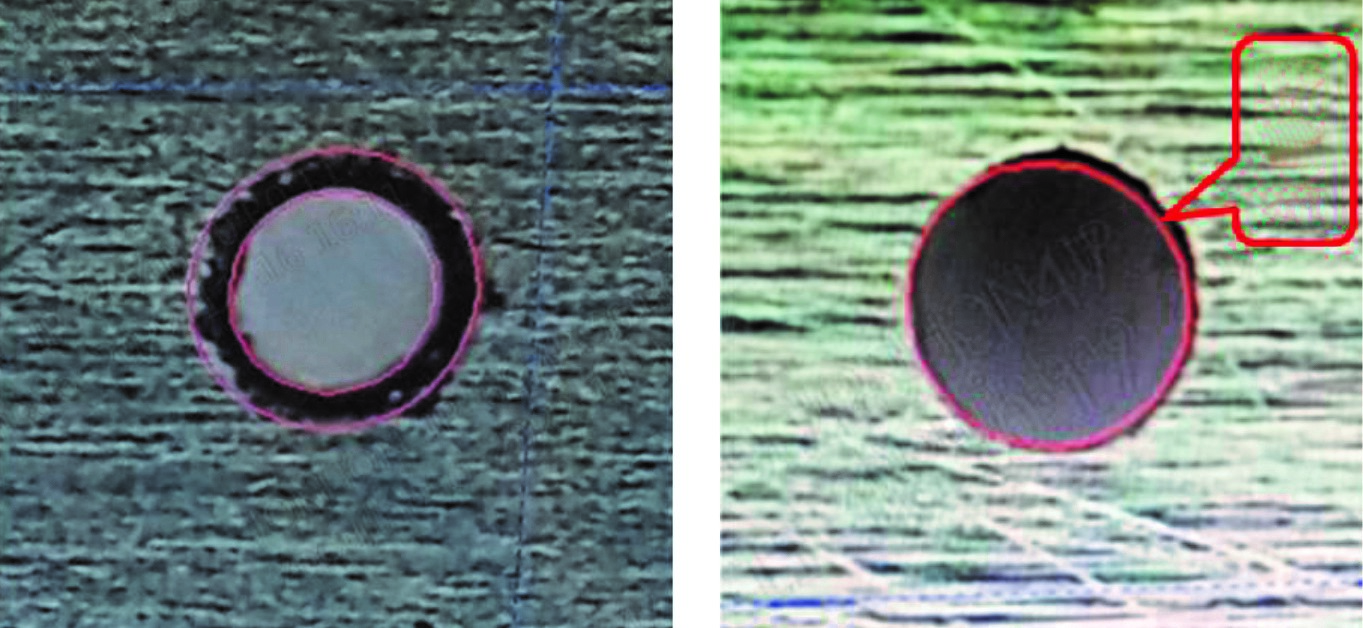

圖5 穿孔機預打孔后孔口燒蝕及線切后造成的局部超差

3.3.1 解決措施

為降低電極管加工后的孔口炸裂情況，我們進行了多次實驗，經與設備生產商溝通，通過調整電壓和純水壓力，通過調節電源端子變更，使用33?V電壓代替了47?V電壓。調節內循環供壓水路，接入氣動增壓水泵，提升內循環的壓力，使孔內噴水更加強勁，增加排屑能力，同時調節壓力表壓力至7.5?MPa。

為降低找正偏差帶來的孔位置度問題，通過觀察，發現當電極管伸出較長時，會出現較大的偏擺，所以需要降低電極管的伸出長度，制定電極管伸出的標準長度，控制在1～1.1?mm之間。通過連續自動的分中找正，降低電極管的找正誤差，要求X、Y向需多次（三次以上）重復測量，最后兩次連續測量誤差值不超過0.03?mm，且實測值應接近零件實際尺寸+電極直徑。

在后續持續的實驗中，不斷優化微調設備的各項電參數，最終確定和合適的參數，并進行了固化。

再次進行φ0.15?mm電極管加工實驗，慢走絲加工孔徑至φ0.32時，孔口無破口。φ0.2?mm電極管加工實驗，慢走絲加工孔徑至φ0.33時，孔口無破口。因此在現有條件下能夠使用φ0.15、φ0.20電極管，完成模具鋼厚度5?mm孔徑φ0.35孔的加工。由于φ0.2?mm電極管效率較高，有明顯的成本優勢，因此應優先采用φ0.20電極管進行底孔加工。

3.3.2 最終結果

最終確定了如下加工方案：模具高精度小孔加工，首選采用穿孔機，使用φ0.2?mm電極管打底孔，慢走絲保證最終尺寸公差；該方案質量、效率、經濟型均較好，可以滿足實際生產需求；

4 結論

通過對幾種加工方法的反復摸索，最終通過穿孔機預打孔、慢切割加工孔的方法，解決了模具精密小孔的加工。本次攻關，在以前成熟方法的基礎上做進一步深度挖掘，將產品做到更精、更好，通過對電極管參數的重新設定，實現了模具精密微孔的順利加工，大大拓展了公司的工藝加工能力，通過工藝能力的拓展提高，才能保證產品質量，提升企業的競爭力。
